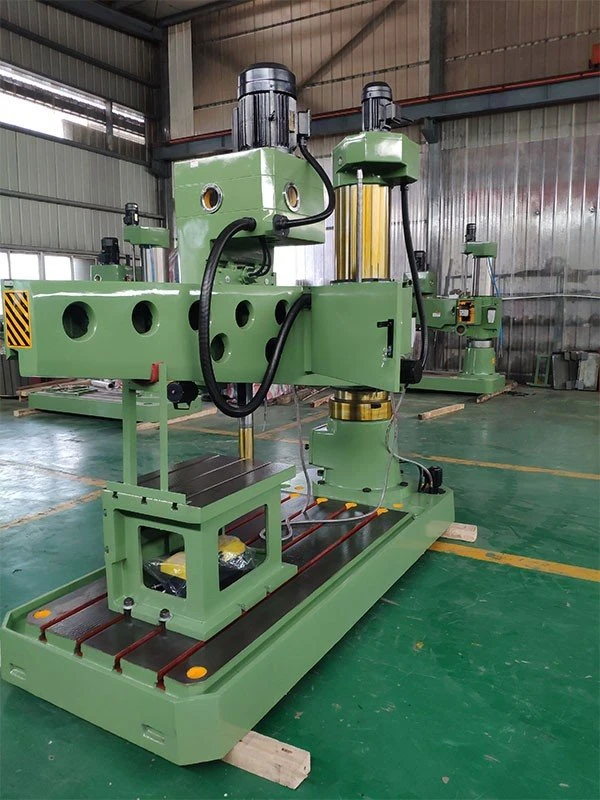

यूनिवर्सल रेडियल ड्रिलिंग मशीन उत्पाद विवरण
हाइड्रोलिक पूर्व-चयन गति परिवर्तन तंत्र को अपनाएं, जिससे सहायक समय की बचत हो सकती है।
मुख्य शाफ्ट आगे और पीछे है, पार्किंग (ब्रेकिंग), शिफ्टिंग, न्यूट्रल और अन्य क्रियाएं एक हैंडल द्वारा नियंत्रित की जाती हैं, जिसे संचालित करना आसान है।

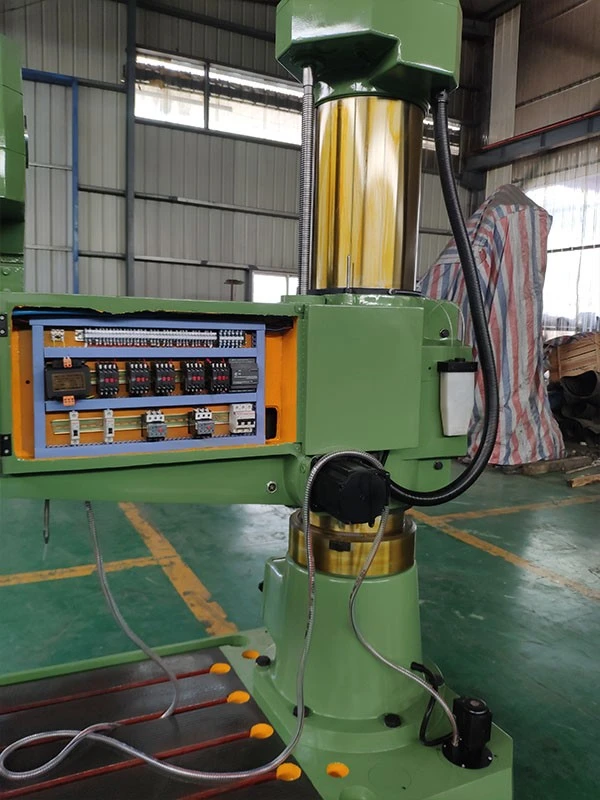

स्पिंडल बॉक्स, रॉकर आर्म, आंतरिक और बाहरी कॉलम हाइड्रॉलिक रूप से संचालित डायमंड ब्लॉक क्लैंपिंग तंत्र को अपनाते हैं, और क्लैंपिंग विश्वसनीय है।
रॉकर आर्म गाइड रेल, बाहरी बेलनाकार सतह, मुख्य शाफ्ट, मुख्य शाफ्ट आस्तीन और आंतरिक और बाहरी सिलेंडर रोटरी रेसवे सभी बुझे हुए हैं, जो लंबे समय तक मशीन टूल सटीकता की स्थिरता बनाए रख सकते हैं और सेवा जीवन को बढ़ा सकते हैं।
- उत्तम सुरक्षा सुरक्षा उपकरण और बाहरी स्तंभ सुरक्षा मौजूद हैं।
- संरचनात्मक डिजाइन और विनिर्माण प्रक्रिया के संदर्भ में, यूनिवर्सल रेडियल ड्रिलिंग मशीन में मशीन उपकरण की सटीकता और स्थायित्व और पूरी मशीन की सेवा जीवन को बढ़ाने के लिए कई प्रभावी उपाय भी किए गए हैं।

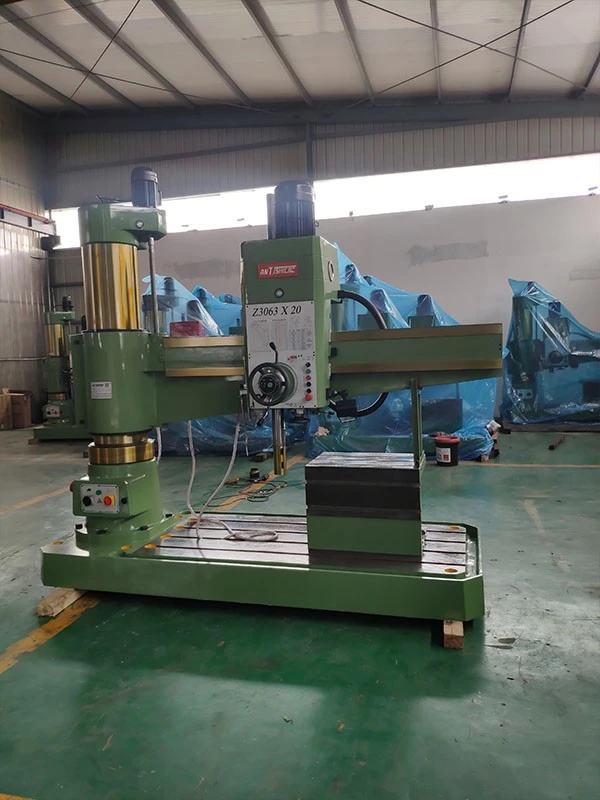

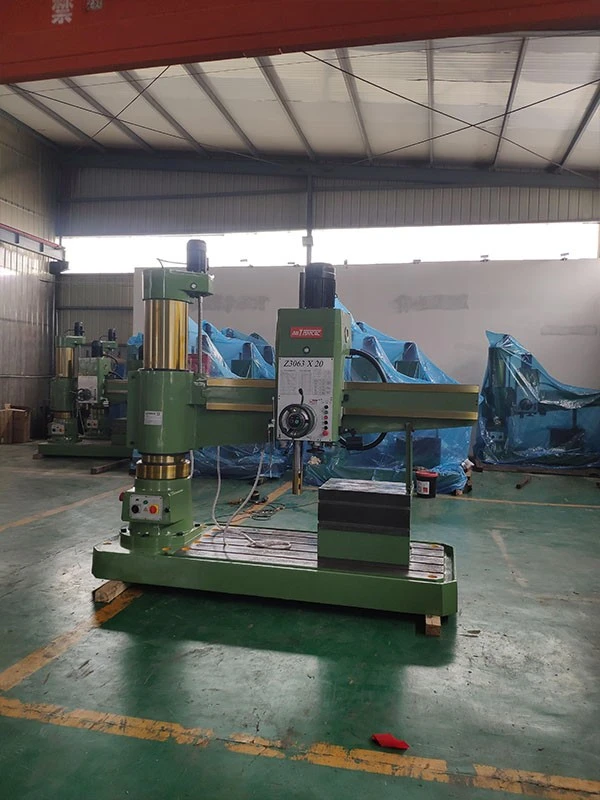

Z3063X20 रेडियल ड्रिलिंग मशीन
तकनीकी मापदण्ड:
|
विवरण विवरण |
इकाई |
Z3063X20 Hydrollic |
|
ड्रिलिंग स्टील का अधिकतम व्यास |
मिमी |
55-60 |
|
ड्रिलिंग आयरन का अधिकतम व्यास |
मिमी |
63 |
|
अधिकतम धागा व्यास |
मिमी |
32 |
|
स्पिंडल स्वीकार्य अधिकतम टॉर्क |
एनएम |
760 |
|
धुरी के अंतिम पृष्ठ से मेज तक की दूरी |
मिमी |
320-1220 |
|
धुरी केंद्र से स्तंभ के बस बार तक की दूरी |
मिमी |
350-2000 |
|
स्तम्भ व्यास |
मिमी |
315 |
|
धुरी यात्रा |
मिमी |
400 |
|
धुरी शंकु छेद |
मोह्स |
5 |
|
धुरी गति सीमा |
r.p.m |
25-2000 |
|
धुरी गति श्रृंखला |
16 |
|
|
स्पिंडल फ़ीड रेंज |
r.p.m |
0.04-3.2 |
|
धुरी फ़ीड श्रृंखला |
मिमी |
16 |
|
हेडस्टॉक क्षैतिज आंदोलन दूरी |
मिमी |
1650 |
|
रॉकर आर्म की उठाने की दूरी |
मिमी |
580 |
|
टेबल का आकार |
मिमी |
630×500×500 |
|
मुख्य मोटर शक्ति |
किलोवाट |
5.5 |
|
मोटर उठाने की शक्ति |
किलोवाट |
1.5 |
|
मशीन वजन |
किग्रा |
4800 |
|
कुल मिलाकर आयाम |
मिमी |
3000×1250×2700 |
